工装板传送线

工装板传送线工装板传送线工装板传送线





儒拉玛特Vario conveyor 是高质量的Vario型材线体,设计简单,定位精准,组装容易,运行稳定,重复利用度高,改造方便。可以与欧洲众多传送线系统兼容。

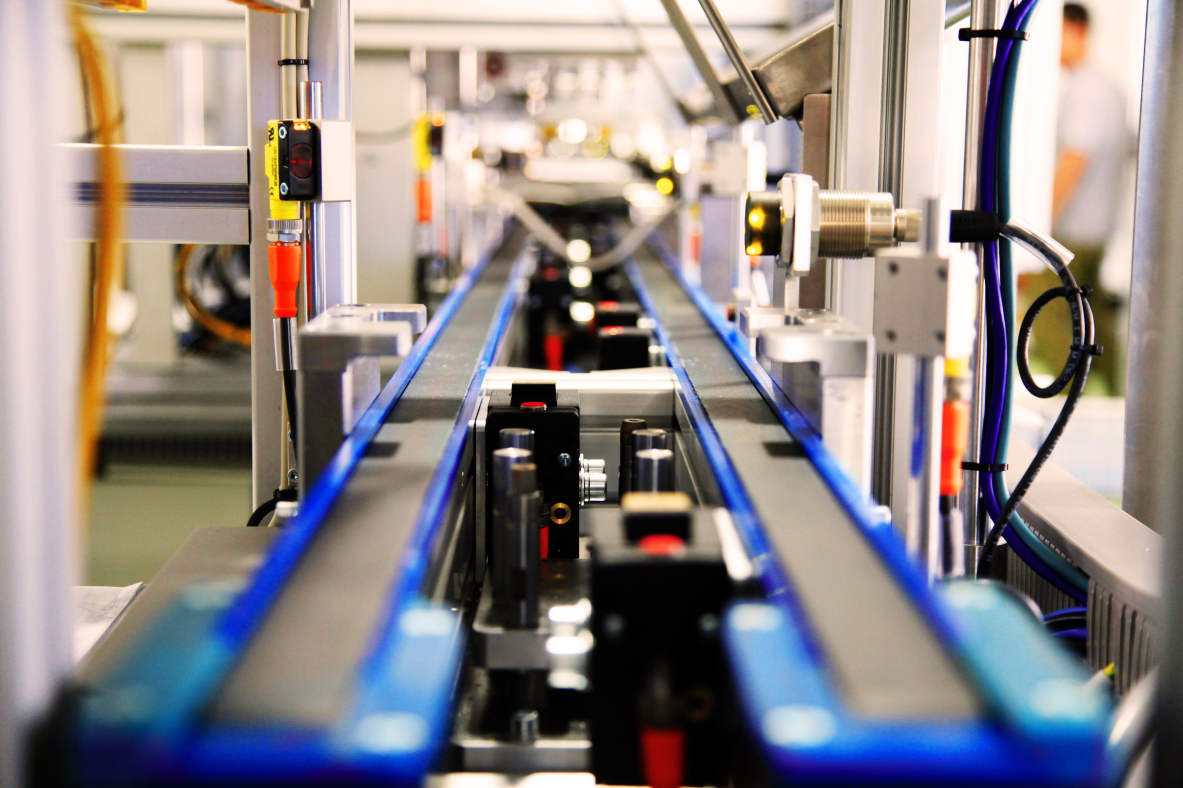

工装板传送线运用范围广泛,不仅适用于食品和包装等行业,也可以运用到洁净室或运输系统中。

儒拉玛特可以根据客户的要求定制传送线,并且可迅速规划、设计和制造。



-----------------------------------------------------------------------------------------------------------------------------------------------------



VCI和VC2传输系统的模块化设计,以及标准元件的使用,可保证装配线的灵活性,

同时还可减少设计和装配的时间

保证了扩展和改造的便捷性

-----------------------------------------------------------------------------------------------------------------------------------------------------

数据



  VC1 VC2

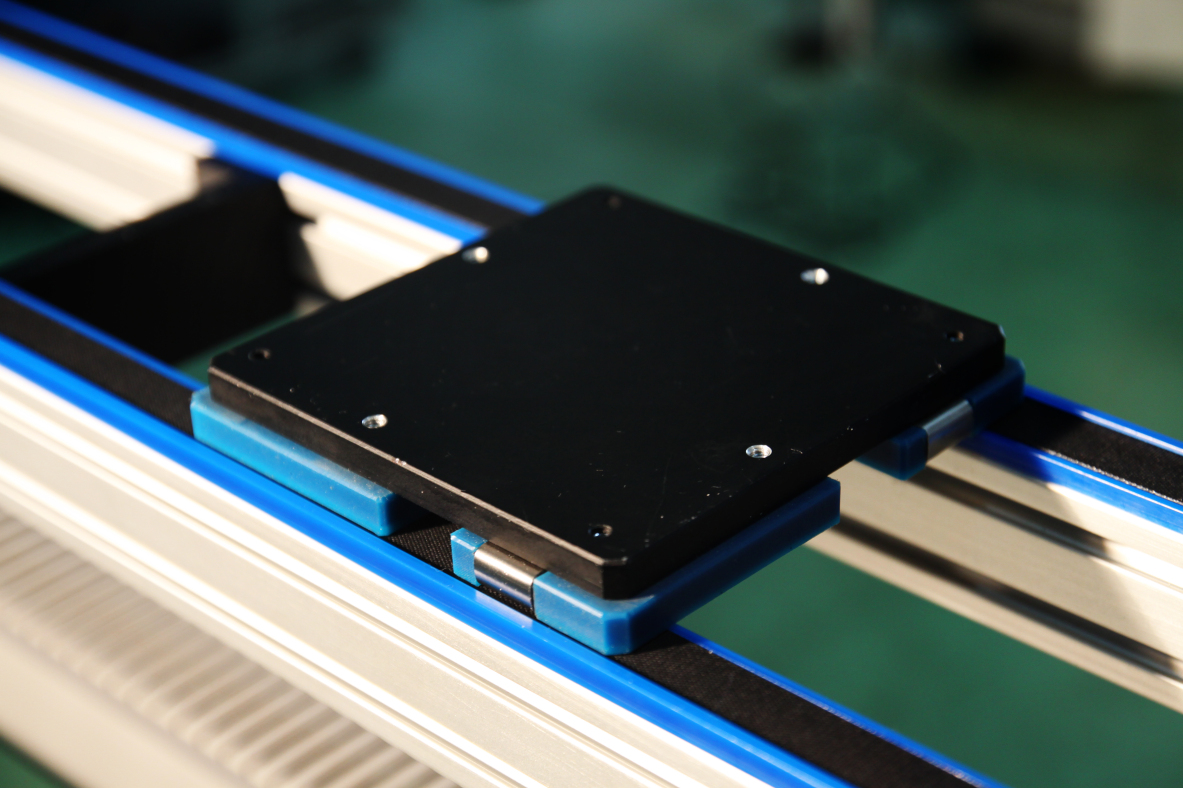

工装板(mm) 100X100
120X120
160X160
160X240
320X320
400X400
 ……
负载(包含工装板)(KG) 2 40
速度 (m/min) 9 - 15 - 19 9 - 15 - 19
最小传送单元长度(mm)  300 500
最大传送单元长度(mm)  6000 6000
最大堆积负载/ 每个马达 (kg) 20 100
 马达功率 (KW) 0.09 0.25/0.37/0.55





转弯模型

使工装板在两条线体90°或180°拼接时圆弧转弯,且输送过程中工装板方向不变

跟顶升移载单元相比,转弯单元可以减少控制的复杂程度及系统成本。

转弯可以定义为向左旋转或向右旋转

-----------------------------------------------------------------------------------------------------------------------------------------------------

90°转弯



工装板传送线

VC1



宽度120

No. 0100.07.01.00




VC2



宽度 320

No. 0200.07.01.00



-----------------------------------------------------------------------------------------------------------------------------------------------------

180°转弯

工装板传送线

VC1



宽度 120

No. 0100.07.02.00




VC2



宽度 320

No. 0200.07.02.00






选型

-----------------------------------------------------------------------------------------------------------------------------------------------------

VC1



宽度120

工装板传送线

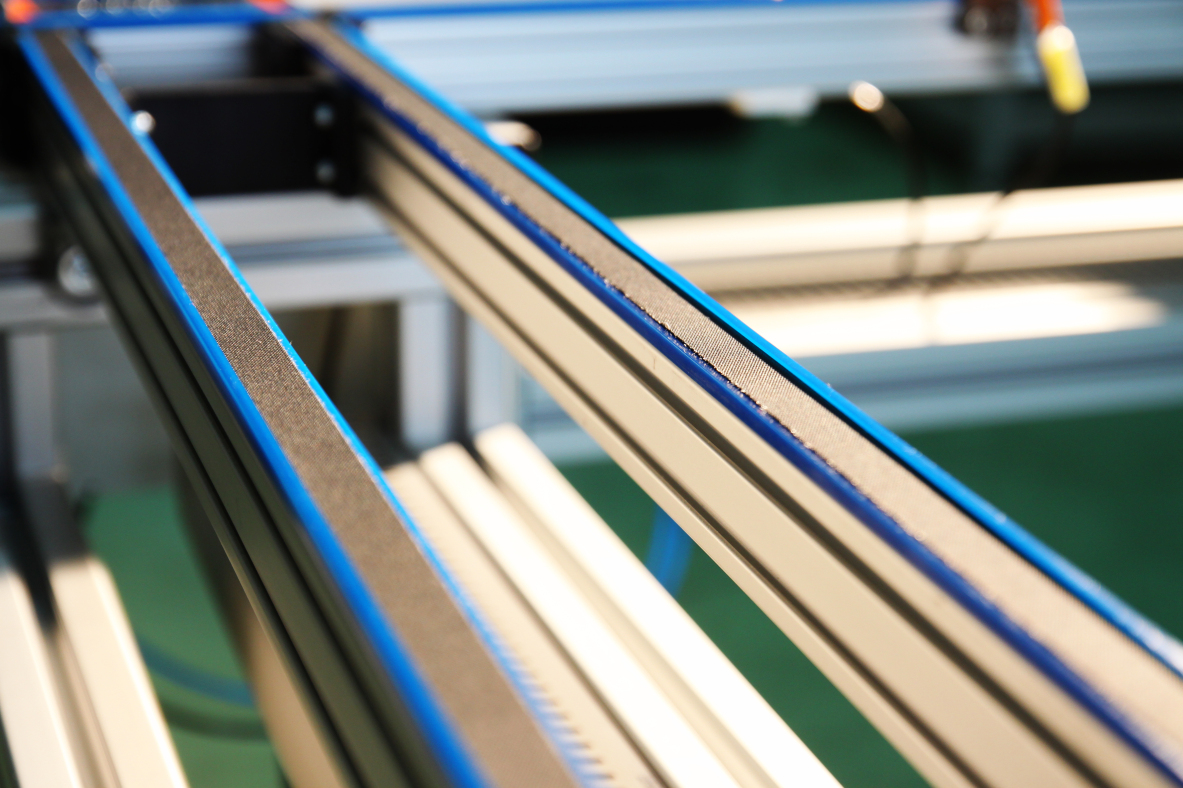

皮带  No. 0100.03.01.00



输送面: PUA



抗压力层: PA

颜色:黑



厚度: 1.2mm,宽度: 15mm



皮带导向 No. 0090.01.20.65

材质: UPE, /蓝色



厚度为4mm, 适用于宽度为15mm的皮带



铝型材 No. 0010.05.20.40




-----------------------------------------------------------------------------------------------------------------------------------------------------

VC2



宽度 320




工装板传送线





皮带  No. 0200.03.01.00

输送面:PUA

抗拉力层:PA

颜色:黑

厚度: 1.6mm, 宽度: 30mm

皮带导条 No. 0090.01.40.13

材料: UPE,蓝色

厚度为6mm,适用于宽度为30mm的皮带

铝型材 No. 0010.08.40.81
